ASTM A312 roostevabast terasest toru spetsifikatsioon
Jäta sõnum
ASTM A312 on standardne spetsifikatsioon õmblusteta, keevitatud ja tugevalt külmtöödeldud-austeniitsetest roostevabast terasest torudele, mis on mõeldud kõrgel temperatuuril ja üldiseks söövitavaks kasutamiseks. Levinud klassid hõlmavad TP304/304L ja TP316/316L, mis hõlmavad suurusi 1/8" kuni 30" (NPS) ja graafikuid 5S kuni XXS. See nõuab keevisõmbluse terviklikkuse tagamiseks spetsiaalset kuumtöötlust ja katsetamist, näiteks laienemis- ja lamestamiskatseid.
Tootmistüüp: õmblusteta (SMLS), keevitatud (WLD), tugevalt külmtöödeldud (HCW)
Kuumtöötlemine: kõik torud peavad läbima lahusega lõõmutamise (nt TP304/304L vesi -kustutatud üle 1040 kraadi).
Mittepurustav testimine: iga toru peab läbima kas pöörisvoolu- või hüdrostaatilise testimise.
Mehaaniline katsetamine: hõlmab tõmbekatset ja lamestamise katsetamist.
Klõpsake ASTM A312 standardse PDF-i allalaadimiseks
ASTM A312 roostevabast terasest toru keemiline koostis (%)
ASTM A312 määrab kindlaks austeniitsete roostevaba terase klasside keemilised nõuded.
| Hinne (UNS) | C (max) | Mn (max) | P (max) | S (max) | Si (max) | Kr | Ni | Mo | muud |
| TP304 (S30400) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 | - | - |
| TP304L (S30403) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-12.0 | - | - |
| TP316 (S31600) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | - |
| TP316L (S31603) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | - |
| TP321 (S32100) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0-19.0 | 9.0-12.0 | - | Ti: 5x(C+N)-0,70 |
| TP310S (S31008) | 0.08 | 2.00 | 0.045 | 0.030 | 1.50 | 24.0-26.0 | 19.0-22.0 | - | - |
*Märkus. Õmblusteta torude puhul on maksimaalne süsinikusisaldus teatud alamklassides 0,040%.
ASTM A312 roostevabast terasest torude mehaanilised omadused
Torud peavad vastama tõmbetugevuse, voolavuspiiri ja pikenemise miinimumnõuetele.
| Hinne | Tõmbetugevus (min) | Saagise tugevus (min) | Pikendus 50 mm (2 tolli) |
| ksi [MPa] | ksi [MPa] | min % | |
| TP304 | 75 [515] | 30 [205] | 35% |
| TP304L | 70 [485] | 25 [170] | 35% |
| TP316 | 75 [515] | 30 [205] | 35% |
| TP316L | 70 [485] | 25 [170] | 35% |
| TP321 | 75 [515] | 30 [205] | 35% |
| TP310S | 75 [515] | 30 [205] | 35% |
ASTM A312 roostevabast terasest torude lõõmutamise nõuded
| Hinne või UNS-i nimetus ᴬ | Kuumtöötlemise temperatuur ᴮ |
|---|---|
| Kõik hinded, mida allpool ei ole eraldi loetletud: | 1900 kraadi F [1040 kraadi] |
| TP321H, TP347H, TP348H | |
| - Külmviimistlus | 2000 kraadi F [1100 kraadi] |
| - Kuum lõpetatud | 1925 kraadi F [1050 kraadi] |
| TP304H, TP316H | |
| - Külmviimistlus | 1900 kraadi F [1040 kraadi] |
| - Kuum lõpetatud | 1900 kraadi F [1040 kraadi] |
| TP309H, TP309HCb, TP310H, TP310HCb | 1900 kraadi F [1040 kraadi] |
| S30600 | 2010–2140 kraadi F [1100–1170 kraadi] |
| S30815, S31272 | 1920 kraadi F [1050 kraadi] |
| S31254, S32654 | 2100 kraadi F [1150 kraadi] |
ASTM A312 standardsed torugraafikud (ASME B36.19 näide)
Gnee pakutavad tavalised suurused:
| NPS (tollides) | Välisläbimõõt (mm) | Sch 10S sein (mm) | Sch 40S sein (mm) | Sch 80S sein (mm) |
| 1/2" | 21.34 | 2.11 | 2.77 | 3.73 |
| 1" | 33.40 | 2.77 | 3.38 | 4.55 |
| 2" | 60.33 | 2.77 | 3.91 | 5.54 |
| 4" | 114.30 | 3.05 | 6.02 | 8.56 |
| 8" | 219.08 | 3.76 | 8.18 | 12.70 |
Mõõtmete tolerantsid (ASTM A999 kohta)
ASTM A312 torud on valmistatud vastavaltASME B36.19mõõtmed. Kehtivad järgmised tolerantsid:
| Toru nimisuurus (NPS) | Üle (tolli [mm]) | Alla (tolli [mm]) |
| 1/8 kuni 1-1/2 (kaasa arvatud) | 1/64 [0.4] | 1/32 [0.8] |
| Üle 1-1/2 kuni 4 (k.a) | 1/32 [0.8] | 1/32 [0.8] |
| Üle 4 kuni 8 (k.a.) | 1/16 [1.6] | 1/32 [0.8] |
| Üle 8 kuni 18 (k.a.) | 3/32 [2.4] | 1/32 [0.8] |

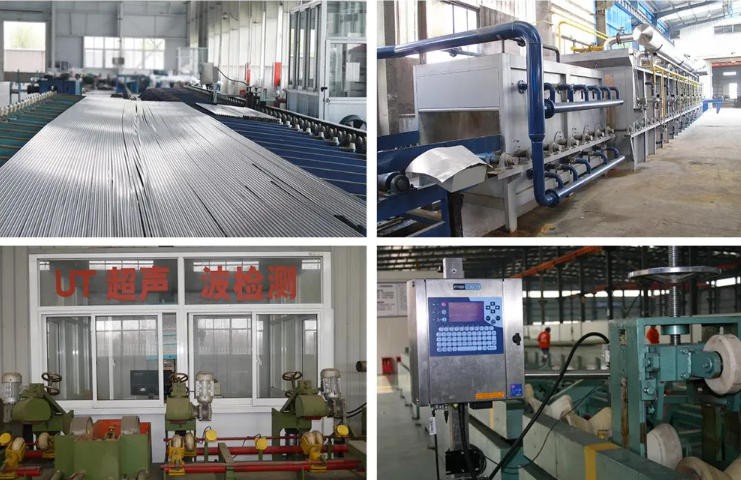

Tehniline testimine ja ülevaatus
Gnee tagab, et kõik ASTM A312 torud läbivad järgmised kohustuslikud ja valikulised testid:
| Testi kategooria | Kirjeldus |
| Hüdrostaatiline test | Iga toru allutatakse veesurvele, et vältida lekkeid (vastavalt ASTM A999). |
| Mittepurustav (NDT) | Hüdrostaatilise testi asemel saab läbi viia pöörisvoolu- või ultrahelitesti (UT). |
| Mehaanilised testid | Põik- või pikisuunalise tõmbekatse, lamestamise katse ja laienemiskatse (õmblusteta). |
| Tera suurus | Nõutav teatud klasside (nt TP304H või TP316H) jaoks, et tagada kõrge -temperatuuri tugevus. |
| Korrosioonikatse | Intergranulaarne korrosioonikatse (IGC) vastavalt ASTM A262 (praktika A, C või E). |
| Visuaalne/Dimensiooniline | Pinnaviimistluse, pikkuse ja läbimõõdu kontrollimine. |
Muu standard: SNT-TC-1A personali kvalifikatsioon ja sertifikaat mittepurustavate katsete alal
Gneel on pikaajalised{0}}strateegilised partnerlussuhted Hiina suuremate terasetehastega (nagu TISCO, BAOSTEEL ja TSINGSHAN), tagades, et meie toorained on autentsed ja konkurentsivõimelise hinnaga. Pakume täielikke materjalitesti sertifikaate (MTC), mis vastavad standarditele EN 10204 3.1 või 3.2. Võimalik on korraldada kolmandate osapoolte kontrolle (SGS, BV, TUV, Lloyd's), sh mittepurustavad testid (UT/ET), hüdrostaatilised testid, teradevahelise korrosiooni testid ja palju muud.
Kohandatud töötlemine:Pakume lisaväärtusega{0}}töötlusteenuseid, nagu lõikamine, faasimine, puurimine, torude painutamine ja muud süvatöötlustoimingud.
Lisaks torudele saame tarnida ka täielikku valikut sobivaid toruliitmikke-sh äärikud, põlved ja T--, et aidata klientidel oma hankeprotsessi sujuvamaks muuta ja vältida üksikute komponentide hankimise keerukust.
| Standardne | ASTM A312 |
| Protsessi klassifikatsioon | - Sujuv (SMLS): - Keevitatud (ERW/EFW): |
| Materjali klassid | - Enimlevinud: TP304, TP304L, TP316, TP316L. - Kõrge jõudlus/kuumuskindlus-: TP321, TP347, TP310S, TP904L. |
| Tehnilised andmed | - Välisläbimõõt (OD): 1/8 tolli (10,3 mm) kuni 30 tolli (762 mm). - Seina paksus (WT): SCH 5S, 10S, 40S, 80S (ANSI B36.19 kohta). |
| Pinnatöötlused | - Marineeritud ja lõõmutatud: tööstusstandard. - Heledalt lõõmutatud. - Poleeritud: 180#, 320#, 400# jne (vastavalt kliendi nõudmistele). |
Klõpsake ASTM A312 roostevabast terasest toru kohandamiseks
Üksikasjaliku teabe vaatamiseks klõpsake allolevatel toodetel.
Pakkimismeetodid
Otsakaitse: Toru mõlemad otsad on varustatud plastkorkidega, et vältida tolmu ja võõrkehade sissepääsu, samuti kaitsta toruotsi löögikahjustuste eest.
Pinna kaitse:Üksikuid torusid saab ümbritseda plasthülssidega.
Välispakend:Tööstusliku-kvaliteediga pakendamine hõlmab kogu kimbu pakkimist kootud kottidesse.
Premium/Small{0}}mõõtmetega pakend:Väärtuslike{0}}või väiksemate{1}}suuruste{1}}toodete puhul kasutame ekspordil-spetsiifilisi puitkaste, et vältida transpordi ajal kokkusurumisest põhjustatud deformatsioone.
Märgistus:Igal torul on tavaliselt selged šabloonmärgised, mis näitavad klassi, standardit, mõõtmeid ja soojusarvu.
