ASTM A312 torude mõõtmed

ASTM A312 on Ameerika Testimis- ja Materjalide Ühingu (ASTM) kehtestatud standard, mis reguleerib õmblusteta ja keevitatud austeniitsetest roostevabast terasest torude tootmisnõudeid ja mehaanilisi omadusi. See standard hõlmab torude nimisuuruste (NPS) vahemikku 1/8 tolli (6,4 mm) kuni 30 tolli (760 mm) seinapaksuse graafikuga SCH 5S kuni XXS ning seda kasutatakse laialdaselt sellistes sektorites nagu nafta-, maagaasi-, keemia- ja toiduainetööstus.



ASTM A312 keevitatud ja õmblusteta roostevabast terasest toru mõõtmed (tabel 1.1)

Keevitatud ja õmblusteta roostevabast terasest torude standardsed mõõtmed, nagu on määratletud standardis ANSI B36.19, on loetletud siin. Need mõõtmed kehtivad ka tugevalt külm{2}}töödeldud torude puhul. Varustatakse ka muude mõõtmetega toru, kui see vastab kõigile teistele käesoleva spetsifikatsiooni nõuetele.

NPS-i tähis	Välisläbimõõt		Seina nominaalne paksus
	sisse.	mm	Ajakava 5Sᴬ		Ajakava 10Sᴬ		Ajakava 40S		Ajakava 80S
			sisse.	mm	sisse.	mm	sisse.	mm	sisse.	mm
⅛	0.405	10.29	...	...	0.049	1.24	0.068	1.73	0.095	2.41
¼	0.540	13.72	...	...	0.065	1.65	0.088	2.24	0.119	3.02
⅜	0.675	17.15	...	...	0.065	1.65	0.091	2.31	0.126	3.20
½	0.840	21.34	0.065	1.65	0.083	2.11	0.109	2.77	0.147	3.73
¾	1.050	26.67	0.065	1.65	0.083	2.11	0.113	2.87	0.154	3.91
1.0	1.315	33.40	0.065	1.65	0.109	2.77	0.133	3.38	0.179	4.55
1¼	1.660	42.16	0.065	1.65	0.109	2.77	0.140	3.56	0.191	4.85
1½	1.900	48.26	0.065	1.65	0.109	2.77	0.145	3.68	0.200	5.08
2	2.375	60.33	0.065	1.65	0.109	2.77	0.154	3.91	0.218	5.54
2½	2.875	73.03	0.083	2.11	0.120	3.05	0.203	5.16	0.276	7.01
3	3.500	88.90	0.083	2.11	0.120	3.05	0.216	5.49	0.300	7.62
3½	4.000	101.60	0.083	2.11	0.120	3.05	0.226	5.74	0.318	8.08
4	4.500	114.30	0.083	2.11	0.120	3.05	0.237	6.02	0.337	8.56
5	5.563	141.30	0.109	2.77	0.134	3.40	0.258	6.55	0.375	9.52
6	6.625	168.28	0.109	2.77	0.134	3.40	0.280	7.11	0.432	10.97
8	8.625	219.08	0.109	2.77	0.148	3.76	0.322	8.18	0.500	12.70
10	10.750	273.05	0.134	3.40	0.165	4.19	0.365	9.27	0.500ᴮ	12.70ᴮ
12	12.750	323.85	0.156	3.96	0.180	4.57	0.375ᴮ	9.52ᴮ	0.500ᴮ	12.70ᴮ
14	14.000	355.60	0.156	3.96	0.188ᴮ	4.78ᴮ	...	...	...	...
16	16.000	406.40	0.165	4.19	0.188ᴮ	4.78ᴮ	...	...	...	...
18	18.000	457.20	0.165	4.19	0.188ᴮ	4.78ᴮ	...	...	...	...
20	20.000	508.00	0.188	4.78	0.218ᴮ	5.54ᴮ	...	...	...	...
22	22.000	558.80	0.188	4.78	0.218ᴮ	5.54ᴮ	...	...	...	...
24	24.000	609.60	0.218	5.54	0.250	6.35	...	...	...	...
30	30.000	762.00	0.250	6.35	0.312	7.92	...	...	...	...

ᴬ Seinte paksused 5S ja 10S ei võimalda keermestamist vastavalt Ameerika riiklikule torukeermete standardile (ANSI B1.20.1).
ᴮ Need ei vasta keevitatud ja õmblusteta sepistatud terastorude Ameerika riiklikule standardile (ANSI B36.10-1979).



Välja arvatud spetsifikatsioonis A 999/A 999M sätestatud kaalupiirangutest tulenevad õmblusteta torude seina paksuse kaudsed piirangud, peab nii õmblusteta kui ka keevitatud torude seinapaksus igas punktis vastama tabelis 1.2 sätestatud tolerantsinõuetele; keevitatud torude puhul on aga keevispiirkond "tolerantsi ületamise" piirangust vabastatud. Toru nimisuuruse (NPS) ja graafiku numbri järgi tellitud torumaterjalide seina paksuse ja välisläbimõõdu väärtused, mida mõõdetakse selle nõude täitmise kontrollimiseks, on loetletud tabelis 1.1.

TABEL 1.2 Seina paksuse lubatud kõikumised

NPS-i tähis	Tolerants, % nimiväärtusest
	Läbi	Under
⅛ kuni 2½, sh kõik t/D suhted	20.0	12.5
3 kuni 18 sh, t/D kuni 5 % sh.	22.5	12.5
3 kuni 18 k.a, t/D > 5 %	15.0	12.5
20 ja rohkem, keevitatud, kõik t/D suhted	17.5	12.5
20 ja rohkem, õmblusteta, t/D kuni 5 % sh.	22.5	12.5
20 ja rohkem, õmblusteta, t/D > 5 %	15.0	12.5

t=Seina nimipaksus
D=Tellitud välisläbimõõt
t/D suhe=Seina paksuse- ja-välisläbimõõdu suhe, kasutatakse õhukese-seinaga ja paksuseinaliste{4}}torude eristamiseks
NPS=toru nimisuurus (USA standardne toru nimiläbimõõt, tollides)
Üle/alla=Lubatud kõrvalekalle (protsentides) seina nimipaksuse suhtes



3.1 Keevitatud torude puhul, mille läbimõõt on võrdne või suurem kui NPS 6 ja mille seina nimipaksus on 0,200 tolli või suurem, võib keevisõmbluse remonti teha sobiva täitemetalli lisamisega; sellised parandused tehakse samade protseduuridega, mis on ette nähtud spetsifikatsiooni A 999/A 999M jaotises "Keevisõmbluse parandamine" plaadi defektide parandamiseks.
3.2 Keevisõmbluse remondi pikkus ei tohi ületada 20% keevisõmbluse kogupikkusest.
3.3 Keevisõmbluste remont tuleb teostada gaasivolframkaarkeevituse (GTAW) protsessi abil; kasutatav paljas täitetraat peab olema sama klassifikatsiooniga kui remonditava roostevabast terasest toru ja vastama AWS-i spetsifikatsiooni A5.9 viimase väljaande nõuetele (konkreetsed klassifikatsioonid on näidatud tabelis 5). Teise võimalusena võib ostja heakskiidul-ja kui see on vajalik korrosioonikindluse või muude toimivusnäitajate nõuete tõttu,{5}}keevisõmbluse parandustööd teostada GTAW-protsessi abil täitemetalliga, mille sulamisisaldus on suurem kui mitteväärismetallil.

TABEL 5 Toru ja täitematerjali metalli spetsifikatsioon

Toru klass	Toru UNS tähistus	Täiteaine metall AWS A5.9 klass	Täiteaine metall UNS tähistus
TP304	S30400	ER308	S30800, W30840
TP304L	S30403	ER308L	S30883, W30843
TP304N	S30451	ER308	S30880, W30840
TP304LN	S30453	ER308L	S30883, W30843
TP304H	S30409	ER308	S30880, W30840
TP309Cb	S30940	…	… …
TP309S	S30908	…	… …
TP310Cb	S31040	…	… …
TP310S	S31008	…	… …
S31272	S31272	…	… …
TP316	S31600	ER316	S31680, W31640
TP316L	S31603	ER316L	S31683, W31643
TP316N	S31651	ER316	S31680, W31640
TP316LN	S31653	ER316L	S31683, W31643
TP316H	S31609	ER316H	S31680, W31640
TP321	S32100	ER321ER347	S32180, W32140S34780, W34740
TP347	S34700	ER347	S34780, W34740
TP348	S34800	ER347	S34780, W34740
TPXM-19	S22100	ER209	S20980, W32240
TPXM-29	S28300	ER240	S23980, W32440
…	N08367	…	N06625
…	S20400	ER209	S20980, W32240
…	N08926	…	N06625



Viidatud dokumendid

ASTM-i standard:999/A 999M legeeritud ja roostevabast terasest torude üldnõuete standardspetsifikatsioon
ANSI standard:B1.20.1 Toru keermed (üldine)
B36.10 Keevitatud ja õmblusteta sepistatud terastoru
B36.19 roostevabast terasest toru
ASME standard:ASME katla ja surveanuma kood: VIII jaotis
AWS-i standard:A5.9 korrosioon-Kroomi- ja kroomikindlad-nikkelterasest keevitusvardad ja tühjad elektroodid







Gneel on pikaajalised{0}}strateegilised partnerlussuhted Hiina suuremate terasetehastega (nagu TISCO, BAOSTEEL ja TSINGSHAN), tagades, et meie toorained on autentsed ja konkurentsivõimelise hinnaga. Pakume täielikke materjalitesti sertifikaate (MTC), mis vastavad standarditele EN 10204 3.1 või 3.2. Võimalik on korraldada kolmandate osapoolte kontrolle (SGS, BV, TUV, Lloyd's), sh mittepurustavad testid (UT/ET), hüdrostaatilised testid, teradevahelise korrosiooni testid ja palju muud.
Kohandatud töötlemine:Pakume lisaväärtusega{0}}töötlusteenuseid, nagu lõikamine, faasimine, puurimine, torude painutamine ja muud süvatöötlustoimingud.
Lisaks torudele saame tarnida ka täielikku valikut sobivaid toruliitmikke-sh äärikud, põlved ja T--, et aidata klientidel oma hankeprotsessi sujuvamaks muuta ja vältida üksikute komponentide hankimise keerukust.



Standardne	ASTM A312
Protsessi klassifikatsioon	- Sujuv (SMLS): - Keevitatud (ERW/EFW):
Materjali klassid	- Enimlevinud: TP304, TP304L, TP316, TP316L. - Kõrge jõudlus/kuumuskindlus-: TP321, TP347, TP310S, TP904L.
Tehnilised andmed	- Välisläbimõõt (OD): 1/8 tolli (10,3 mm) kuni 30 tolli (762 mm). - Seina paksus (WT): SCH 5S, 10S, 40S, 80S (ANSI B36.19 kohta).
Pinnatöötlused	- Marineeritud ja lõõmutatud: tööstusstandard. - Heledalt lõõmutatud. - Poleeritud: 180#, 320#, 400# jne (vastavalt kliendi nõudmistele).



Klõpsake ASTM A312 roostevabast terasest toru kohandamiseks

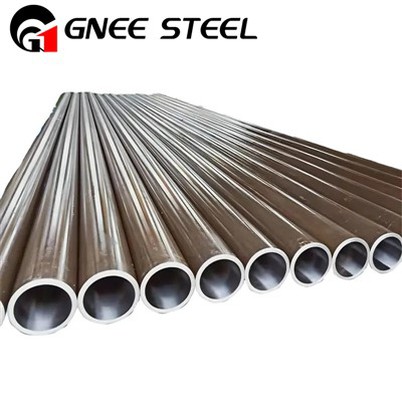

Üksikasjaliku teabe vaatamiseks klõpsake allolevatel toodetel.

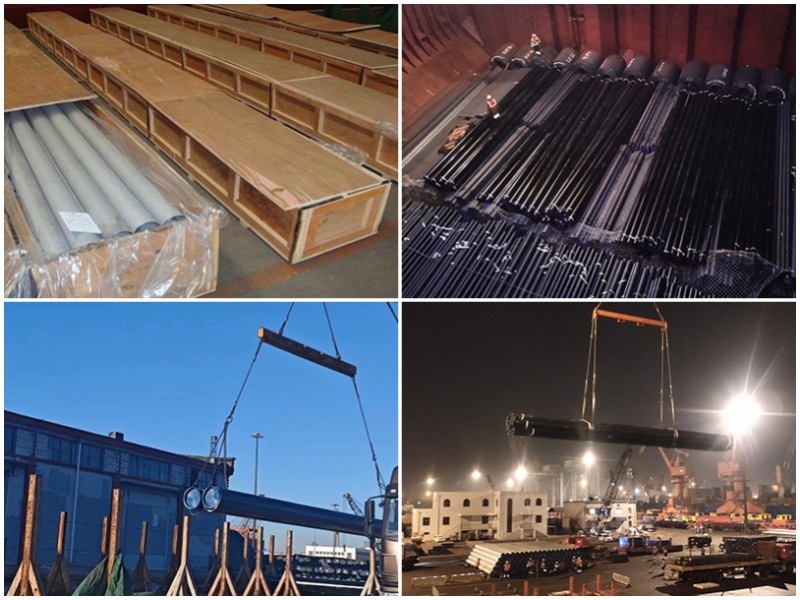

Pakkimismeetodid

Otsakaitse: Toru mõlemad otsad on varustatud plastkorkidega, et vältida tolmu ja võõrkehade sissepääsu, samuti kaitsta toruotsi löögikahjustuste eest.
Pinna kaitse:Üksikuid torusid saab ümbritseda plasthülssidega.
Välispakend:Tööstusliku-kvaliteediga pakendamine hõlmab kogu kimbu pakkimist kootud kottidesse.
Premium/Small{0}}mõõtmetega pakend:Väärtuslike{0}}või väiksemate{1}}suuruste{1}}toodete puhul kasutame ekspordil-spetsiifilisi puitkaste, et vältida transpordi ajal kokkusurumisest põhjustatud deformatsioone.

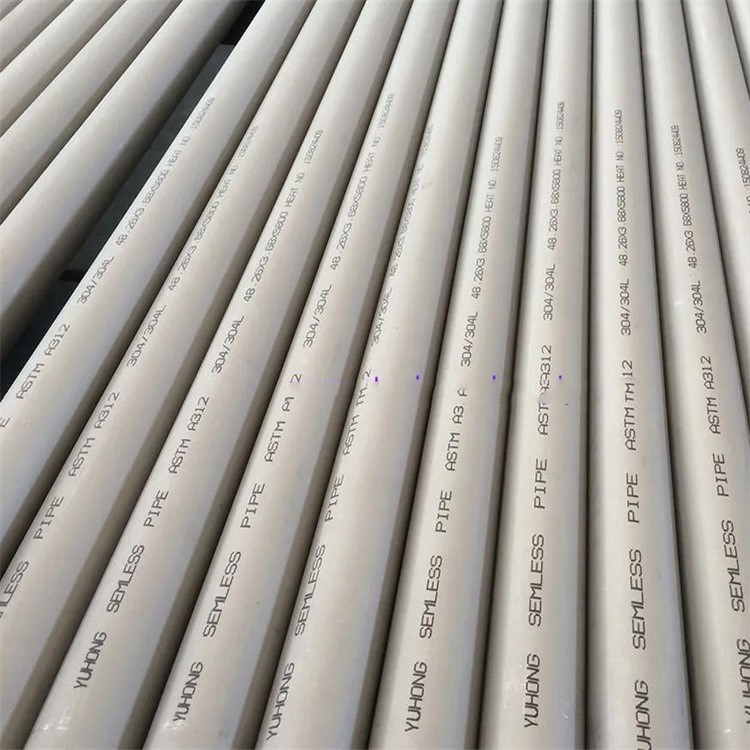

Märgistus:Igal torul on tavaliselt selged šabloonmärgised, mis näitavad klassi, standardit, mõõtmeid ja soojusarvu.
