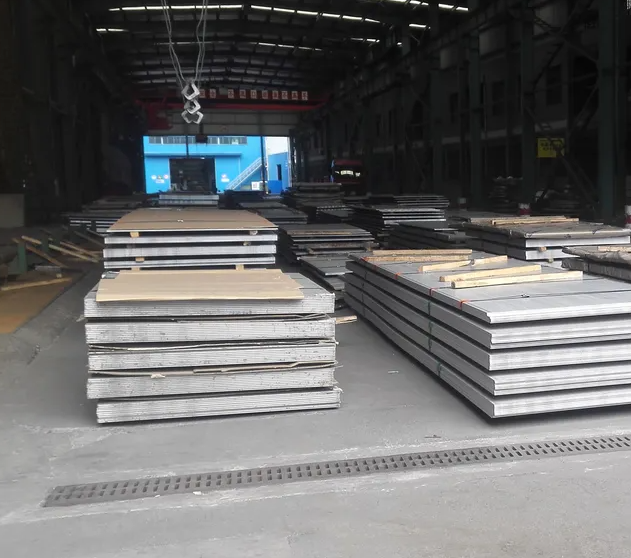

SUS420J2 külmvaltsitud roostevabast terasest leht noa jaoks
Jäta sõnum
Mis on roostevaba teras SUS420J2?
SUS420J2 on martensiitsest roostevaba terase klass JIS-standardi alusel, mis on tuntud oma suurepärase kõvaduse, kulumiskindluse ja hea korrosioonikindluse poolest pärast kuumtöötlust. Seda kasutatakse laialdaselt lõikeriistade, eriti noaterade tootmisel.
GNEE tarnib kvaliteetseid -kvaliteetseid roostevabast terasest SUS420J2 külmvaltsitud teraslehti, mis on spetsiaalselt loodud nugade ja lõikeriistade jaoks. Meie tooteid on eksporditud enam kui 50 riiki, sealhulgas Euroopasse, Kagu-Aasiasse, Lähis-Idasse ja Ameerikasse, ning neid on sadade edukate juhtumitega laialdaselt kasutatud riistvara, kööginugade ja tööstuslike tööriistade valmistamisel.

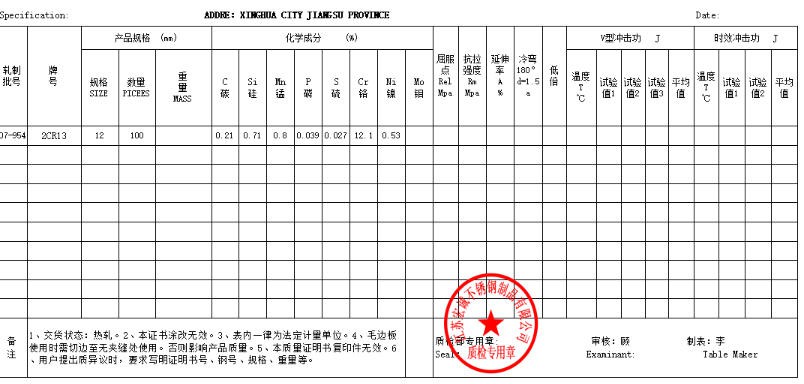

Meil on autoriteetsed sertifikaadid, nagu ISO 9001, SGS ja Mill Test Certificates (MTC), mis tagavad range kvaliteedi jälgitavuse ja stabiilse partii jõudluse.
SUS420J2 roostevabast terasest lehtede keemiline koostis on rangelt kontrollitud, süsinikusisaldus on 0,26–0,35% ja kroomisisaldus 12,0–14,0%, mis tagab suurepärase karatavuse ja servade püsivuse. Pärast korralikku karastamist ja karastamist võib kõvadus ulatuda HRC-ni 52–58, tõmbetugevus ulatuda 750–900 MPa-ni ning materjal säilitab hea sitkuse ja väikese purunemisriskiga.
SUS420J2 lehed toodetakse külmvaltsimisprotsessi abil, tagades täpse mõõtmete kontrolli. Paksus on vahemikus 0,4 mm kuni 6,0 mm, tolerantsiga reguleeritakse ±0,02 mm. Lehtedel on minimaalne paksuse varieeruvus, täielikult vabastatud sisemine pinge, laserlõikamisel puudub deformatsioon ja väiksem lihvimisvaru. Pinnaviimistlused hõlmavad 2B, BA ja nr 4 poleerimist (Ra vähem kui 0,6 μm või sellega võrdne), pakkudes suurepärast lihvimis- ja poleerimisjõudlust. Iga leht läbib tasasuse testimise, kõvaduse testimise ja ultrahelikontrolli, et veenduda, et sellel ei ole lisandeid ega pragusid.
SUS420J2 terasrulli tehnilised andmed
| Üksus | Spetsifikatsioon |
|---|---|
| Toote tüüp | Külmvaltsitud roostevabast terasest mähis / leht |
| Standardne | JIS G 4305 |
| Materjali klass | SUS420J2 |
| Pinnatöötlus | 2B viimistlus |
| Kaitseaste | Paberinterleaving / pabervoodriga |
| Rulli maksimaalne kaal | 2,5 tonni |
| Laius | 1000 mm |
| Paksus | 1,0 mm |
| Siseläbimõõt (ID) | 508 mm (20 tolli) |
| Välisläbimõõt (OD) | Max . 1,200 mm |
| Ääretöötlus | Lõhis/tahastatud/kärbitud |
| Kuumtöötlus | Tarnitakse lõõmutatud olekus |
| Rakendusväli | Kööginugade/ -riistade tootmine |
| Kogus |
20 tonni kuus |
| Juhtimisaeg | 45-60 päeva |
Keemiline koostis (massifraktsioon, massiprotsent)
| Element | Süsinik (C) | Räni (Si) | Mangaan (Mn) | Fosfor (P) | Väävel (S) | Kroom (Cr) | Nikkel (Ni)* |
| Standardväärtus | 0.26 – 0.40 | Väiksem või võrdne 1,00 | Väiksem või võrdne 1,00 | Väiksem või võrdne 0,040 | Väiksem või võrdne 0,030 | 12.00 – 14.00 | Väiksem või võrdne 0,60 |
| Tüüpiline väärtus | 0.33 | 0.45 | 0.50 | 0.025 | 0.002 | 13.20 | 0.15 |
*Nikkel on jääkelement, kui pole teisiti märgitud.
Mehaanilised omadused (lõõmutatud seisukorras tarneseisund)
Materjal tarnitakse tavaliselt lõõmutatud (pehme) olekus, mis muudab selle sobivaks tühjendamiseks ja laserlõikamiseks.
| Kinnisvara | Väärtus | Üksus |
|---|---|---|
| Tõmbetugevus (Rm) | Suurem või võrdne 520-ga | MPa |
| Saagise tugevus (Rp0,2) | Suurem kui 225 või sellega võrdne | MPa |
| Pikendus (A50 mm) | Suurem kui 18 või sellega võrdne | % |
| Kõvadus (HV) | Väiksem või võrdne 235-ga | Vickers |
| Kõvadus (HRB) | Vähem kui 99 või sellega võrdne | Rockwell B |
Noa jaoks mõeldud roostevaba terase SUS420J2 kuumtöötlusprotsess
| Protsess | Temperatuurivahemik | Jahutusmeetod | Tüüpiline kõvadus |
|---|---|---|---|
| Lõõmutamine | 750-800 kraadi | Ahju jahutamine | Väiksem või võrdne 235 HV |
| Kõvenemine (kustutamine) | 980-1050 kraadi | Õli kustutamine või õhkjahutus | 52–55 HRC (kui-kustutatud) |
| Karastus | 150-250 kraadi | Õhkjahutus | 50–54 HRC (lõplik kõvadus) |
SUS420J2 Roostevaba plaadi füüsikalised omadused
| Kinnisvara | Väärtus | Üksus |
|---|---|---|
| Tihedus | 7.75 | g/cm³ |
| Elastsusmoodul | 200 | GPa |
| Soojusjuhtivus (100 kraadi juures) | 24.9 | W/(m·K) |
| Erisoojus | 460 | J/(kg·K) |
| Magnetilised omadused | Ferromagnetiline | Tugevalt magnetiline |
Pinnaviimistluse valikud
| Lõpetamiskood | Kirjeldus | Tüüpiline kasutamine nugades |
| 2B | Sile, külm{0}}valtsitud, kuumtöödeldud, marineeritud, nahk läbitud | Üldotstarbelised, pool{0}}terad |
| BA | Heledalt lõõmutatud (peegel{0}}nagu) | Dekoratiivsed terad, kvaliteetsed{0}}kööginõud |
| Nr.4 | Poleeritud 150-180 võrgusilma abrasiiviga | Harjatud viimistlus käepidemetele või tööterade jaoks |
| HL (juuksepiir) | Pidev lineaarne poleerimine | Esteetilised arhitektuursed või tööriistapinnad |
SUS420J2 roostevabast terasest lehtede mõõtmete tolerants (külmvaltsitud leht)
| Paksus (mm) | Tolerants (mm) | Laiuse tolerants (mm) | Kamber (mm/2m) |
| 0.50 – 1.00 | ± 0.04 | + 0.30 / - 0 | Väiksem või võrdne 2,0 |
| 1.01 – 2.00 | ± 0.06 | + 0.50 / - 0 | Väiksem või võrdne 1,5 |
| 2.01 – 3.00 | ± 0.08 | + 0.70 / - 0 | Väiksem või võrdne 1,5 |

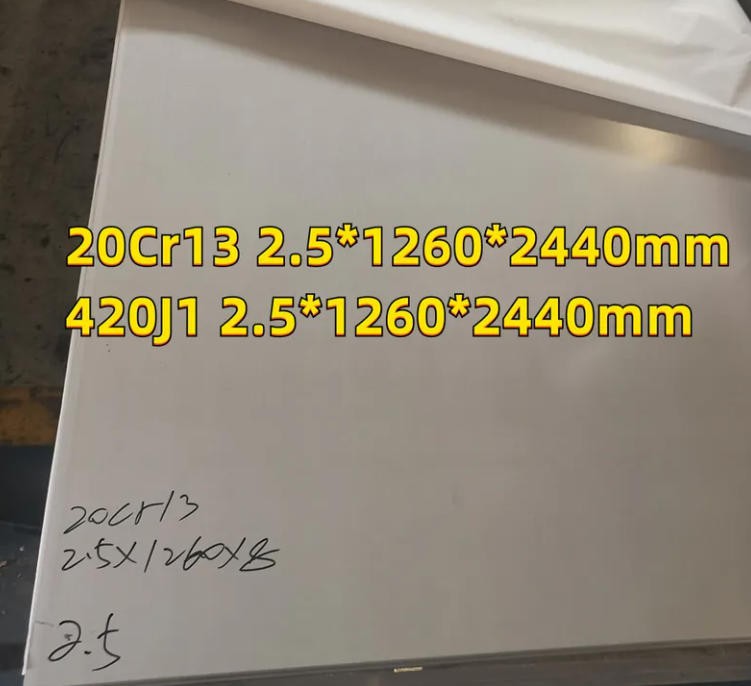

420J2 vs. 420J1 lehed: erinevused
Peamine erinevus 420J1 ja 420J2 roostevabast terasest lehtede vahel seisneb nende süsinikusisalduses, mis mõjutab otseselt nende kõvadust, tugevust ja ettenähtud rakendusi. Üldiselt on 420J2 süsinikusisaldus suurem (0,26–0,40%) võrreldes 420J1-ga (0,16–0,25%), mille tulemuseks on J2 klassi suurem kõvadus ja servade säilivus.
420J2 vs 440C roostevabast terasest lehed: noad
440C roostevaba teras sobib terade jaoks paremini kui 420J2. Sellel on kõrgem kõvadus (58-60 HRC), parem servakinnitus ja suurem kulumiskindlus, mistõttu on see ideaalne suure-jõudlusega jahinugade või EDC (Everyday Carry) nugade jaoks. 420J2 on taskukohane, korrosioonikindel-teras, kuid oma kehvema servade kinnipidamise, köögiriistade ja teritamise tõttu on see kergem. noad või algtaseme tööriistad.

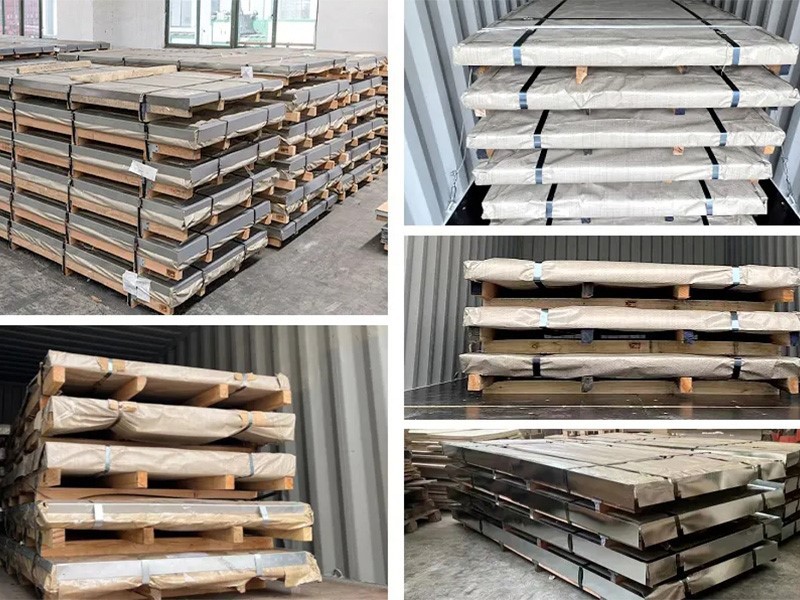

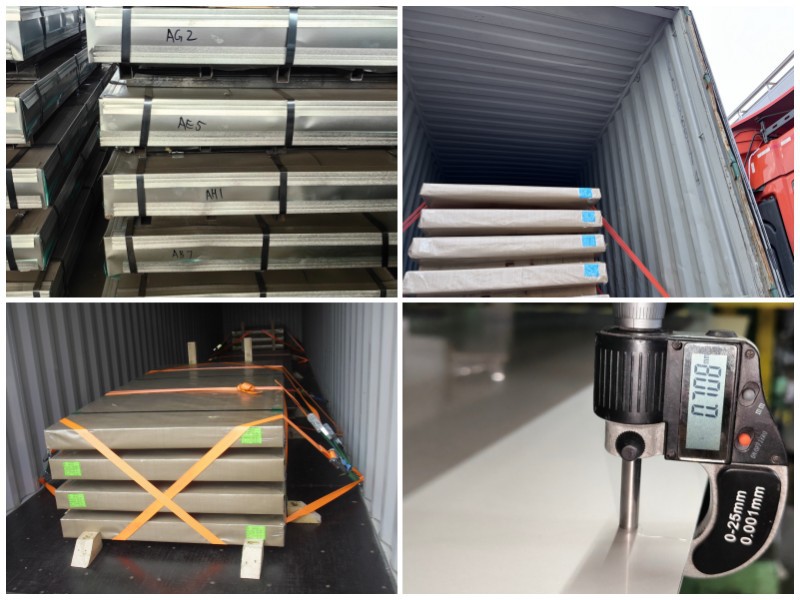

Pakendamiseks ja transportimiseks töödeldakse kõiki roostevabast terasest lehti niiskuskindluse tagamiseks ja suletakse kindlalt puitkastide, kaubaaluste või mullikilega. Transpordi ajal kasutatakse standardkonteinereid või spetsiaalseid transpordivahendeid, et tagada kauba terviklikkus ja ohutus transiidi ajal. Pakume tarnimist kogu maailmas, mille tüüpiline tarnetsükkel tootmisest tarnimiseni on 7-15 päeva, tagades klientidele õigeaegse kohaletoimetamise.
Pärast kokkupakkimist pakitakse lehed veekindla paberi ja puidust kaubaalustega. Pakend on vastupidav, et vältida kahjustusi transpordi ajal ning seda saab kohandada vastavalt eeskirjadele ja kliendi nõudmistele. Lisaks on tootepakendi välisküljele kinnitatud selged sildid, mis hõlbustavad toote ja kvaliteediteabe tuvastamist.
