Mis on A312 toru spetsifikatsioon?
ASTM A312 standardspetsifikatsioon hõlmab õmblusteta, sirge{1}}õmblusega keevitatud ja tugevalt külmtöödeldud-austeniitsest roostevabast terasest torusid, kusjuures TP316L on üks sagedamini kasutatavaid korrosioonikindlaid torusid. Selle spetsifikatsiooni uusim versioon ASTM A312/A312M-22a määratleb materjali keemilise koostise, mehaanilised omadused, mõõtmete tolerantsid ja kuumtöötluse nõuded.
Mis onASTM A312 TP316L külm{2}}töödeldud torustik?
ASTM A312 TP316L torustik on kroom-nikli-molübdeenisulamist toru, mida tavaliselt nimetatakse AISI 316L, 1.4404 SS, SUS 316L ja UNS S31603. Seda iseloomustab äärmiselt madal süsinikusisaldus (vähem kui 0,03%), mis suurendab oluliselt selle korrosioonikindlust ja keevitatavust. Tänu suurepärasele vastupidavusele kloriidi{10}}indutseeritud pingekorrosioonile, sobib see hästi-kasutusteks sellistes valdkondades nagu keemiatöötlemine, meretehnika ja farmaatsia, kusjuures kohaldatav töötemperatuuri vahemik ulatub kuni 850 kraadini.
Tootmisprotsessid:
Sealhulgas õmblusteta (SMLS), automatiseeritud keevitatud (WLD ilma täitemetallita) ja raskekülm{0}}valtskeevitusega (HCW, mille külm{1}}töö vähendamise määr on vähemalt 35%).
Suuruste vahemik:Hõlmab NPS 1/8" kuni NPS 24" (mõned allikad viitavad NPS 30 või suuremale), seinapaksusega SCH 5S kuni SCH 80S.
Kuumtöötlus:
Kõik torud peavad läbima kuumtöötluse. TP304L ja TP316L kuumtöötlustemperatuur ei tohi olla madalam kui 1900 kraadi F (1040 kraadi), millele järgneb vesijahutus või kiire jahutamine.
ASTM A312 TP316L õmblusteta toru keemiline koostis (massi%)
"L" tähistab TP316L-s "madala süsinikusisaldusega" (maksimaalselt 0,035% või 0,030%), mis minimeerib keevitamise ajal karbiidi sadestumist.
| Element | Sümbol | Sisu (%) |
| Süsinik (max) | C | 0.035* |
| Mangaan (max) | Mn | 2.00 |
| Fosfor (max) | P | 0.045 |
| Väävel (max) | S | 0.030 |
| Räni (max) | Si | 1.00 |
| Kroom | Kr | 16.0 – 18.0 |
| Nikkel | Ni | 10.0 – 14.0 |
| Molübdeen | Mo | 2.00 – 3.00 |
| Lämmastik (max) | N | 0.10 |
ASTM A312 TP316L lõõmutatud ja marineeritud toru mehaanilised omadused
TP316L-l on pisut madalam tugevus kui tavalisel TP316-l, kuid see pakub suurepärast keevitatavust ja korrosioonikindlust.
| Kinnisvara | Väärtus (mõõdik) | Väärtus (Imperial) |
| Tõmbetugevus (min) | 485 MPa | 70 ksi |
| Saagise tugevus (min 0,2%) | 170 MPa | 25 ksi |
| Pikendus (min) | 35% | 35% |
| Kõvadus (maksimaalne) | 192 HBW / 90 HRB | 192 HBW / 90 HRB |
ASTM A312 TP316L toru füüsikalised omadused (viide)
| Kinnisvara | Väärtus |
| Tihedus | 8,0 g/cm³ (0,289 naela/tolli kohta) |
| Sulamistemperatuur | 1370–1400 kraadi (2500–2550 kraadi F) |
| Elastsusmoodul | 193 GPa (28,0 x 10⁶ psi) |
| Soojusjuhtivus | 16,3 W/m·K (100 kraadi juures) |
ASTM A312 TP316L toru mõõtmete ja kaalu tabel
| NPS (tollides) | DN (mm) | Välisläbimõõt (mm) | Sch 5S (WT mm) | Sch 10S (WT mm) | Sch 40S (STD) (WT mm) | Sch 80S (XS) (WT mm) |
| 1/8" | 6 | 10.29 | 0.89 | 1.24 | 1.73 | 2.41 |
| 1/4" | 8 | 13.72 | 1.24 | 1.65 | 2.24 | 3.02 |
| 3/8" | 10 | 17.15 | 1.24 | 1.65 | 2.31 | 3.20 |
| 1/2" | 15 | 21.34 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4" | 20 | 26.67 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1" | 25 | 33.40 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1-1/4" | 32 | 42.16 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1-1/2" | 40 | 48.26 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2" | 50 | 60.33 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2-1/2" | 65 | 73.03 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3" | 80 | 88.90 | 2.11 | 3.05 | 5.49 | 7.62 |
| 4" | 100 | 114.30 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5" | 125 | 141.30 | 2.77 | 3.40 | 6.55 | 9.53 |
| 6" | 150 | 168.28 | 2.77 | 3.40 | 7.11 | 10.97 |
| 8" | 200 | 219.08 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10" | 250 | 273.05 | 3.40 | 4.19 | 9.27 | 12.70* |
| 12" | 300 | 323.85 | 3.96 | 4.57 | 9.53 | 12.70* |
*Märkus. NPS 10 ja suuremate suuruste Sch 80S puhul võib seina paksus ASME B36.19 puhul erineda ja B36.10. 12.70mm on sageli viidatud kui XS (eriti tugev).
HS kooditabel ASTM A312 TP316L roostevabast terasest torule
| Toru tüüp | HS-kood (esimesed 6 numbrit) | Hiina HS-kood (näide) | Ingliskeelne kirjeldus |
| Õmblusteta (SMLS) | 7304.41 | 7304.4110.00 | Torud, torud ja õõnesprofiilid, õmblusteta, roostevabast terasest, külm{0}}tõmmatud või külmvaltsitud-(külm-redukeeritud). |
| Õmblusteta (SMLS) | 7304.49 | 7304.4990.00 | Torud, torud ja õõnesprofiilid, õmblusteta, roostevabast terasest, muud (kuumvaltsitud-/kuum{1}}ekstrudeeritud). |
| Keevitatud (WLD) | 7306.40 | 7306.4000.00 | Muud torud, torud ja õõnesprofiilid, keevitatud, ümmarguse ristlõikega{0}}roostevabast terasest. |
| Keevitatud (suur OD) | 7305.11 | 7305.1100.00 | Muud rauast või terasest torud ja torud (näiteks keevitatud), ümmarguse ristlõikega, välisläbimõõduga üle 406,4 mm. |
ASTM A312 TP316L roostevabast terasest toru hinna viide
| Toote tüüp | Tootmisprotsess | Suuruse vahemik (NPS) | Pinnaviimistlus | Hinnanguline hinnavahemik (USD/tonn) |
| Õmblusteta (SMLS) | Külmtõmmatud / külmvaltsitud | 1/2" – 8" | Lõõmutatud ja marineeritud | $3,800 – $5,200 |
| Õmblusteta (SMLS) | Kuumvaltsitud/ekstrudeeritud | 8" – 24" | Lõõmutatud ja marineeritud | $3,600 – $4,800 |
| Keevitatud (WLD) | ERW / EFW (pikisuunaline) | 1/2" – 12" | Lõõmutatud ja marineeritud | $2,900 – $3,900 |
| Keevitatud (WLD) | Suur läbimõõt (EFW) | 14" – 48" | Lõõmutatud ja marineeritud | $3,100 – $4,200 |
Kui teil on 316-liitriste roostevabast terasest torude jaoks projekti-spetsiifilised nõuded, kutsume teid tellimust esitama. GNEE-l on meie enimmüüdud-toodete põhjalik valik, mille vahel saate valida. Saadaval nii õmblusteta kui ka keevitatud kujul, meie torusid saab kohandada vastavalt teie spetsifikatsioonidele. Üksikasjalike keemilise koostise andmete ja tasuta proovide saamiseks võtke meiega viivitamatult ühendust, et saada uusim hind!
Mõistame täielikult projekti hilinemisega seotud suuri kulusid. Tänu meie standardsete -spetsifikatsioonimaterjalide laoseisule (NPS 1/2" kuni 12") suudame saadetised lõpule viia 3–7 päeva jooksul. Eritellimusel valmistatud tootmistellimuste puhul on meie teostusajad 15–25% kiiremad kui tööstusharu keskmine.
Iga toruga on kaasas üksikasjalik EN 10204 3.1 materjalikatse sertifikaat (MTC), mis sisaldab täpset keemilise koostise analüüsi (tagades Mo-sisalduse 2,0% või rohkem). Mo-sisalduse kontrollimiseks vaadake allpool lisatud materjalisertifikaate, mis esindavad materjale, mida oleme Euroopa riikidesse eksportinud.
ET 10204 3.1 Materjali testimise sertifikaat (MTC)
Kohustuslik ülevaatus ja testimine
ASTM A312 järgimiseks tagab Gnee, et tehakse järgmised testid:
| Testi nimi | Eesmärk |
| Hüdrostaatiline test | Et tagada toru lekkekindel-kõrgsurve korral. |
| Mittepurustav (NDT) | Eddy CurrentvõiUltraheli testimine (TÜ)sisemiste/pinnavigade jaoks. |
| Lamestamise test | Plastilisuse ja keevisõmbluse terviklikkuse kontrollimiseks (keevitatud torude puhul). |
| Põletamise test | Et toru saaks pragudeta laiendada (õmblusteta). |
| IGC test | Teradevahelise korrosiooni test (ASTM A262 praktika E), et kontrollida "L" klassi jõudlust. |

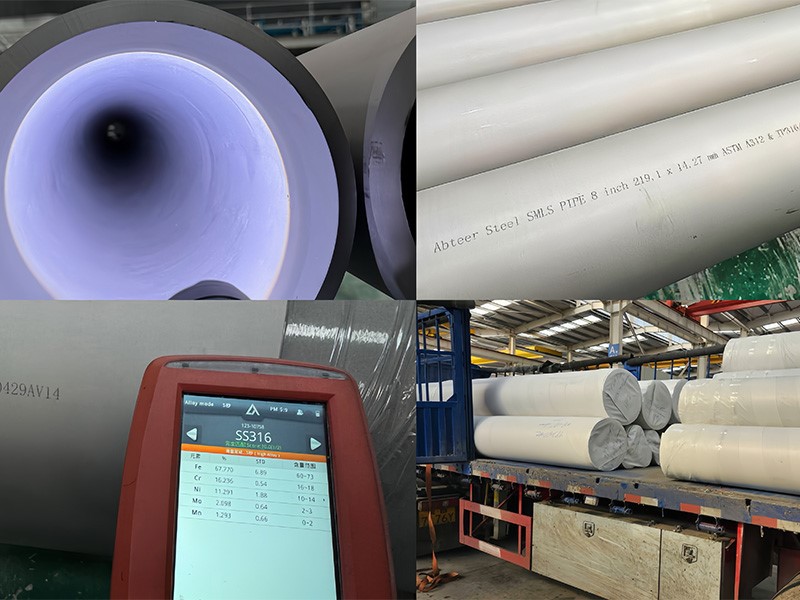

| PMI test | Positiivne materjali identifitseerimine keemilise sulami sisalduse kontrollimiseks. |
Kõik meie roostevabast terasest õmblusteta torud on pakendatud vastavalt rahvusvahelistele standarditele, et vältida võimalikke kahjustusi või kadu. Vaikimisi komplekteerime valmis torud partiidena, kasutades paksu kootud kilekotte. Spetsiaalsete torude puhul, mis on eriti tundlikud mustuse, kriimustuste, kokkusurumise või käsitsemise ajal kahjustuste suhtes, soovitame kasutada kaitseks puidust kaste.
