EN 10297-2 Roostevabast terasest õmblusteta ümmargused torud

Mis on EN 10297-2 materjal?

EN 10297-2 (või BS EN 10297-2) on Euroopa standard, mis määrab kindlaks mehaanilistes ja üldtehnilistes rakendustes kasutatavate õmblusteta ümmarguste roostevabast terasest torude tehnilised tarnetingimused, välja arvatud rõhu all. See hõlmab erinevaid roostevaba terase sorte (austeniit, ferriit, dupleks), kirjeldades nõudeid keemilisele koostisele, mehaanilistele omadustele ja tootmismeetoditele (kuum- või külmviimistlus).



Standardi EN 10297-2 põhiaspektid:

Reguleerimisala: õmblusteta roostevabast terasest torud mehaaniliseks/tehniliseks kasutamiseks (nt võllid, masinaosad).
Sünonüümid/seotud nimetused: DIN EN 10297-2, BS EN 10297-2:2005, EN 10297-2 Roostevaba teras.
Klassid: sisaldab austeniitset, ferriitset, martensiitset ja dupleksroostevaba terast ning kuumuskindlaid{0}} teraseid.
Mõõtmed/tolerantsid: väljas on välisläbimõõdu ja paksuse spetsiifilised tolerantsid.
Tarnetingimused: tavaliselt tarnitakse kuum{0}}töödeldud olekus, näiteks lahusega lõõmutatud (+AT) või karastatud ja karastatud (+QT).



Tavalised teraseklassid (tüüpnäidised)

Standard hõlmab kümneid klasse. Allpool on kõige sagedamini kasutatavad inseneriklassid:

Terase nimi	Terase number	Samaväärne AISI/ASTM	Struktuur
X5CrNi18-10	1.4301	304	Austeniitne
X2CrNiN18-7	1.4318	301LN	Austeniitne
X2CrNiMo17-12-2	1.4404	316L	Austeniitne
X6CrNiTi18-10	1.4541	321	Austeniitne
X2CrNiMoN22-5-3	1.4462	2205	Dupleks
X20Cr13	1.4021	420	Martensiitne
X6Cr17	1.4016	430	Ferriitne



EN 10297-2 Roostevabast terasest ümmarguste torude keemiline koostis (tüüpiline kaal)

Terase number	C (max)	Si (max)	Mn (max)	Kr	Ni	Mo	teised
1.4301	0.07	1.00	2.00	17.5 – 19.5	8.0 – 10.5	-	N Väiksem või võrdne 0,11
1.4404	0.03	1.00	2.00	16.5 – 18.5	10.0 – 13.0	2.0 – 2.5	N Väiksem või võrdne 0,11
1.4541	0.08	1.00	2.00	17.0 – 19.0	9.0 – 12.0	-	Ti: 5xC kuni 0,70
1.4462	0.03	1.00	2.00	21.0 – 23.0	4.5 – 6.5	2.5 – 3.5	N: 0.10 – 0.22



EN 10297-2 Õmblusteta ümmarguste torude mehaanilised omadused (toatemperatuuril)

Märkus. Väärtused kehtivad lahusega lõõmutatud (+AT) tingimusele austeniit- ja dupleksklasside puhul.

Terase number	Saagikuse tugevus Rp0,2Rp0,2​ (MPa)	Tõmbetugevus RmRm (MPa)	Pikendamine AA (%)	Kõvadus (HBW) max
1.4301	Suurem või võrdne 190	500 – 700	45	215
1.4404	Suurem või võrdne 190	500 – 700	45	215
1.4541	Suurem või võrdne 190	500 – 700	40	215
1.4462	Suurem või võrdne 450	650 – 880	25	270
1.4021	Suurem või võrdne 400 (+QT)	700–850 (+QT)	13	230 (+A)



EN 10297-2 Roostevabast terasest torude mõõtmete tolerantsid

EN 10297-2 torudele kehtivad välisläbimõõdu (OD) ja seina paksuse (WT) kindlad tolerantsid.

Parameeter	Tolerantsuse klass	Lubatud kõrvalekalle
Välisläbimõõt (D)	D1	± 1,5% või ± 0,75 mm (olenevalt sellest, kumb on suurem)
	D2	± 1,0% või ± 0,50 mm (olenevalt sellest, kumb on suurem)
	D3	± 0,75% või ± 0,30 mm (olenevalt sellest, kumb on suurem)
Seina paksus (T)	T1	± 15% või ± 0,60 mm (olenevalt sellest, kumb on suurem)
	T2	± 12,5% või ± 0,40 mm (olenevalt sellest, kumb on suurem)
	T3	± 10% või ± 0,20 mm (olenevalt sellest, kumb on suurem)
Sirgus	-	Hälve Kogupikkusest väiksem või võrdne 0,0015



EN 10297-2 Roostevabast terasest õmblusteta ümmarguste torude rakendused

Mehaanilised komponendid:Täppisvõllid, puksid ja silindrid.

Autotööstus:Väljalaskesüsteemi komponendid ja konstruktsiooniraamid.

Ehitus:Balustraadid, konstruktsiooni toed ja arhitektuursed liitmikud.

Lennundus:Väga-tugevad mehaanilised torud mitte-survega rakendusteks.

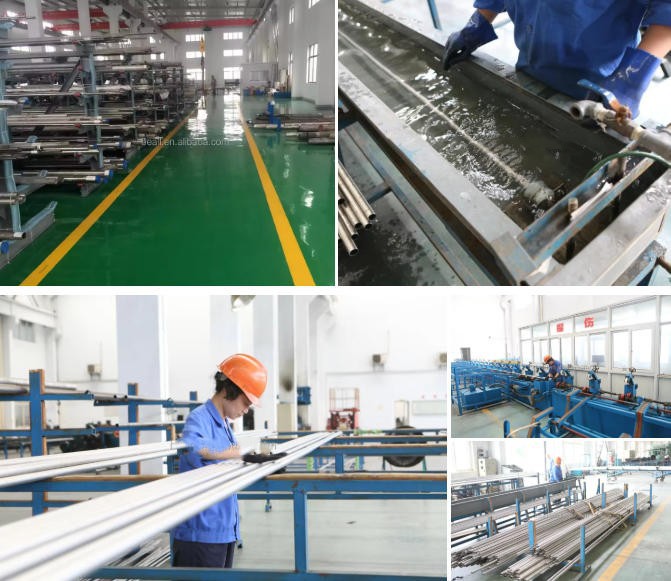

Testimis- ja kontrollinõuded

Et tagada vastavus standardile EN 10297-2, tehakse järgmised katsed:

Keemiline analüüs:Valamise analüüs kütte kohta.

Tõmbekatse:Teostatakse prooviga ühest katsutist katseüksuse kohta.

Kõvaduse test:Kuumtöötluse seisukorra kontrollimiseks.

Mõõtmete kontroll:OD, WT ja pikkuse kontrollimine.

Visuaalne kontroll:Sise- ja välispinna viimistluse kontroll (torud peavad olema vabad nende kasutamist segavatest defektidest).

Mittepurustav testimine (NDT):Valikuline/Kohustuslik konkreetsete ostulepingute alusel (nt pöörisvoolu või ultraheli testimine pikisuunaliste defektide tuvastamiseks).

Kui teil on standardi EN 10297-2 roostevabast terasest torudele projektinõuded, esitage julgelt tellimus. GNEE-l on suur valik populaarseid tooteid, mille hulgast saate valida. Üksikasjaliku keemilise koostise ja tasuta proovide saamiseks võtke viivitamatult ühendust meie tehasega. Pakume konkurentsivõimelisi hindu ja suurepärast teenindust.

Võtke kohe ühendust

Pakendamine toimub veekindla paberi- ja terasrihmadega, mis vastavad standardsetele ekspordi mereveo pakendamise nõuetele, sobivad erinevatele transpordiliikidele või kohandatakse vastavalt kliendi nõudmistele.

Roostevabast terasest lehtede standardne ekspordipakend

1. Pinna poleerimine; 2. Rihmad pakend;

3. Puidust kasti pakend; puidust kaubaaluste pakend

4. konteiner või lahtiselt; 5. Kohandatud vastavalt kliendi nõudmistele
