ET 10216-5 1.4404 roostevabast terasest soojusvaheti torud

GNEE on spetsialiseerunud nende tootmisele ja tarnimiseleEN 10216-5 nõuetele vastavad 1.4404 (X2CrNiMo17-12-2 / 316L) õmblusteta soojusvaheti torud, üle 18-aastase ekspordikogemusega. Meie tooteid tarnitakse enam kui 60 riiki üle Euroopa, Kagu-Aasias, Lähis-Idas ja Lõuna-Ameerikas, millel on tõestatud tulemused sellistes tööstusharudes nagu naftakeemia, elektritootmine, laevaehitus ja HVAC-süsteemid.



The1,4404 toru, tarnib GNEE are strictly controlled with a molybdenum content above 2.1% (rather than the lower limit of 2.0%), resulting in a higher PREN value (>25). See parandab märkimisväärselt vastupidavust soojusvaheti keskkonnas kondensaadist põhjustatud punktkorrosioonile, pikendades tõhusalt kasutusiga ja parandades töökindlust.



Soojusvaheti rakenduste jaoks soovitameheleda lõõmutatud (+BT/BA) seisukord, mis vähendab oluliselt sisepinna saastumist, minimeerib puhastussagedust ja alandab üldisi hoolduskulusid. Pakume laia valikut spetsifikatsioone, sealhulgas välisläbimõõt 6 mm kuni 76 mm, seinapaksus 1,0 mm kuni 8,0 mm ning pikkused 6 m, 9 m ja 12 m. Mõõtmete tolerantsid on rangelt kontrollitud vahemikus ±0,05 mm välisläbimõõdu puhul ja ±0,08 mm seina paksuse puhul.

Iga SS 1.4404 soojusvaheti toru läbib100% pöörisvoolu testimine (ECT)standardina, asendades tavapärase hüdrostaatilise testimise valikulise ultraheliuuringuga. See tagab, et iga teile tarnitud toru konstruktsiooni terviklikkus ja ohutu jõudlus äärmuslikes rõhutingimustes on täielikult kontrollitud.

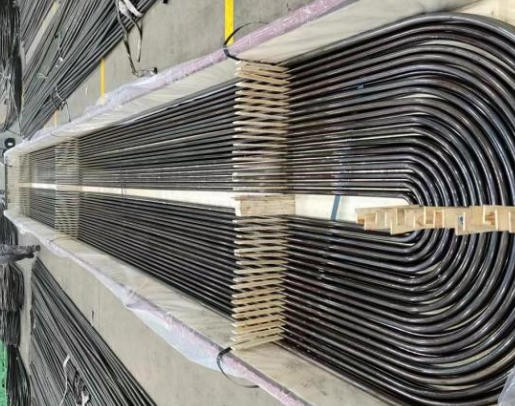

Lisaks pakume1,4404 roostevabast terasest U-painduvate torude valmistamise teenused. Pärast painutamist läbivad kõverad lõigud pinge-leevenduskuumtöötluse ja neile tehakse spetsiaalne värvaine läbitungimise või heeliumi lekkekatse. See tagab torude valmisoleku otseseks paigaldamiseks tarnimisel, välistades vajaduse sekundaarse töötlemise või allhanke järele.



ET 10216-5 1.4404 Roostevabast terasest torude tehnilised andmed

Toote kirjeldus	1.4404 roostevabast terasest õmblusteta torud
Spetsifikatsioon	OD (välimine läbimõõt)	6mm-630mm ; 1/8-24 tolli
	THK (seina paksus)	0,89-80 mm SCH5, SCH10S, SCH20, SCH40S, SCH 80S, SCH160, SCHXXS 10 BWG, 12 BWG, 14 BWG , 16 BWG, 18 BWG, 20 BWG 10 SWG, 12 SWG, 14 SWG ​​, 16 SWG, 18 SWG, 20 SWG
	L (pikkus)	Juhuslik pikkus 5-7m Fikseeritud pikkus 6m /6,096m /6,1m/12m Vastavalt kliendi tegelikule soovile
Pind	Lõõmutamine ja marineerimine, Poleerimine Hele lõõmutamine Liivaprits Haavellõhkamine / haavli puhastamine
Toru ots	Plain End (PE) Kaldus ots (BE) Keermestatud ots (TE)
Märgistused	ÕMBLUSTETA DIN EN10216-5 D2/T1 60.3X2,77X6000MM 1,4404 KÜTTE NR:** PARTI NR:**
Lamestamise test	Pidevas ahjus kuumtöödeldud materjali puhul tehakse lamestamiskatsed piisava arvu torudega, et moodustada 5% partiist, kuid mitte mingil juhul vähem kui 2 torupikkust.
Hüdrauliline test või mittepurustav test	Iga toru suhtes tuleb teha mittepurustav katse või hüdrauliline katse
Tarneaeg	1. Valmis laoseis: 7 päeva pärast T/T deposiidi saamist 2.MTO jaoks: 35 päeva pärast T/T deposiidi saamist



EN 10216-5 1.4404 (316L) roostevabast terasest torude keemiline koostis

Element	C	Si	Mn	P	S	Kr	Ni	Mo	N
Standardne (%)	Väiksem või võrdne 0,030	Väiksem või võrdne 1,00	Väiksem või võrdne 2,00	Väiksem või võrdne 0,045	Väiksem või võrdne 0,015	16.5 – 18.5	10.0 – 13.0	2.00 – 2.50	Väiksem või võrdne 0,11
Tüüpiline (%)	0.022	0.45	1.20	0.025	0.002	17.2	11.5	2.15	0.04



Mehaanilised omadused (toatemperatuuril)

Kinnisvara	Väärtus
Tõmbetugevus (Rm)	500 - 700 MPa
Saagise tugevus (0,2 Rp)	Suurem või võrdne190 MPa
Saagise tugevus (1,0 Rp)	Suurem või võrdne225 MPa
pikenemine (A)	Suurem või võrdne45% (pikisuunaline)
Kõvadus (tavaline)	Väiksem või võrdne190 HBW / 90 HRB



EN10216-5 Roostevabast terasest torude ja torude tolerants

Standardne	Tootmisprotsess ja tüüp	Välisläbimõõdu tolerants		Seina paksuse tolerants	teised
		OD (mm)	Klass
EN10216-5	Kuumviimistlusega õmblusteta toru	219.1-610	D1	+22.5%T,-15%T	T/D Väiksem või võrdne 0,05
				T1	T/D Väiksem või võrdne 0,09
				T2	T/D>0.09
		30-219.1	D2	T1
				T2
	Külmviimistlusega õmblusteta torud	Väiksem või võrdne 219,1	D3	T3
			D4	T4	Kokkulepe



D1 kuni D4 klassi välisläbimõõt ja T1 kuni T4 seina paksuse tolerantsi osas vastavad standardile DIN EN ISO 1127, roostevabast terasest torud – Mõõtmed, tolerantsid ja kokkuleppelised massid pikkuseühiku kohta.

Välisläbimõõt		Seina paksus
Klass	Tolerantsus	Klass	Tolerantsus
D1	±1,5% või ±0,75 Mm Min.	T1	±15% või ±0,6 Mm Min.
D2	±1,0% või ±0,5 Mm Min.	T2	±12,5% või ±0,4 Mm Min.
D3	±0,75%, Or. ±0,3 Mm Min.	T3	±10% või ±0,2 Mm Min.
D4	±0,50% või ±0,1 Mm Min.	T4	±7,5% või ±0,15 Mm Min.
		T5	+/- 5.0 % või +/- 0.10 Mm min.



Kas 1.4404 terastoru saab kasutada kõrgsurvesüsteemides?

Jah. EN 10216-5 on standard, mis on mõeldud spetsiaalselt surverakendustele. 1.4404 terastoru säilitab suurepärased mehaanilised omadused ja roomamiskindluse isegi temperatuuril kuni 550 kraadi. Kuid temperatuuridel, mis ületavad 550 kraadi, peaksid projekteerimisinsenerid hindama selle oksüdatsioonipiiri ja tugevuse vähenemist.



Kas 1.4404 roostevaba teras sobib U-kurvide jaoks?

Jah, 1.4404 roostevaba teras on kõrge elastsusega ja sobib ideaalselt külmpainutamiseks. Pärast U-painet on üldiselt soovitatav painutatud ala pinget-maandav lõõmutamine, et vältida pingekorrosioonipragusid (SCC), eriti tugevalt söövitavate vedelike korral.



1.4404 Roostevabast terasest ümmarguste torude tarnija

Meie tooted vastavad täielikult EN 10216-5, EN 10204 3.1, ISO 9001, PED ja TÜV sertifitseerimisstandarditele ning pakuvad täielikke tehase katsesertifikaate ja materjalide täielikku jälgitavust, et täita rangeid rahvusvahelisi kvaliteedinõudeid.

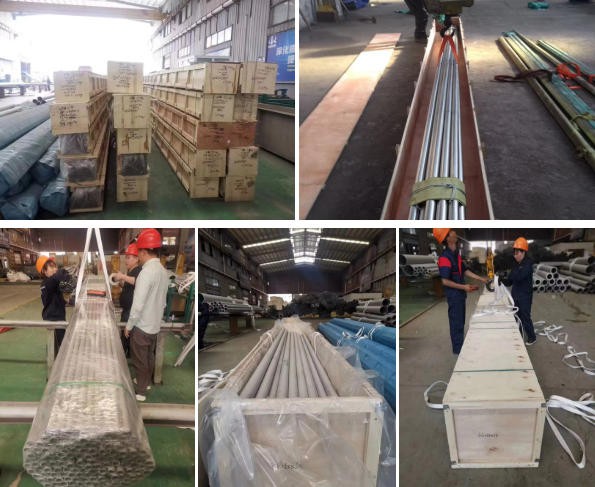

Pakkimisnõuded

1. Kõik meie roostevabast terasest õmblusteta torud on pakendatud vastavalt rahvusvahelisele standardile, et vältida võimalikke kahjustusi või kadu. Vaikimisi kasutame valmis torude partiidena kokku panemiseks paksu kootud kilekotti.

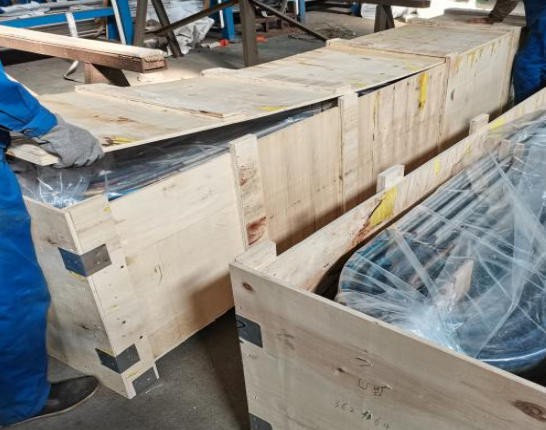

2. Mõnede spetsiaalsete torude ja torude puhul, mis on tundlikud mustuse, kriimustuste, pinge või karmi käsitsemise suhtes, soovitame kaitseks puidust korpust.
