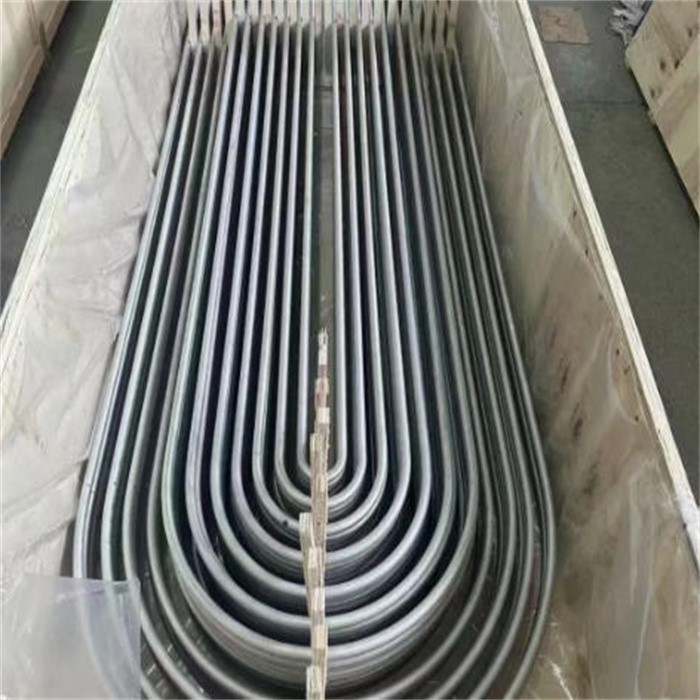

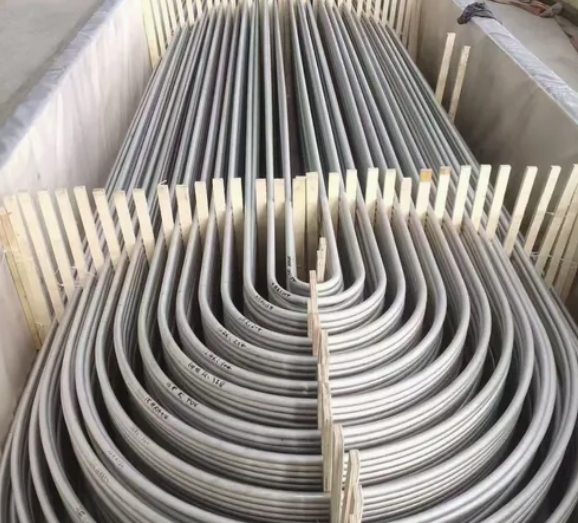

ASTM A213 TP321 U-soojusvahetite toru

GNEE kui professionaalne roostevabast terasest U{0}}painduvate torude tarnija, pakub TP321 (UNS S32100) titaan-stabiliseeritud austeniitsetest roostevabast terasest U-toru soojusvahetitorusid vastavalt ASTM A213 / SA213M ja ASME kõrgekvaliteedilisele tootele{213.213 õmblusteta torud, mis läbivad lahusega lõõmutamise (kiire jahutamine 920–1150 kraadi), et tagada optimaalne korrosioonikindlus. Kõik U-painde sektsioonid allutatakse automaatsele temperatuuriga-juhitavale pingevabastustöötlusele, mis hoiab ära termilise töötlemise põhjustatud teradevahelise korrosioonitundlikkuse. Seina hõrenemise kiirust painutatud piirkonnas kontrollitakse 10% või vähemal määral ja ovaalsus vastab rangelt ASME B16.49 nõuetele.

ASTM A213 TP321 U-toru tootmisprotsess

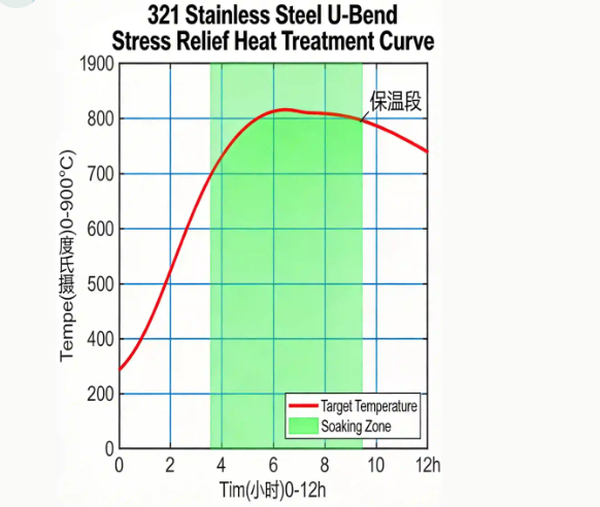

Lisatud on meie 321 roostevabast terasest U{2}}kõverate pinget leevendav kuumtöötluskõver.

TP321 roostevabast terasest U-toruga soojusvahetid pakuvad 304 roostevaba terasega võrreldes märkimisväärselt paremat-temperatuuri ja pingete purunemiskindlust ja roomamiskindlust. Need võivad stabiilselt töötada pikaajalises-kõrge-temperatuuri keskkonnas vahemikus 427–816 kraadi (800–1500 kraadi F), mistõttu need sobivad eriti hästi sagedase soojustsükliga soojusvahetussüsteemide jaoks.



Pakume 321 SS U-painduvaid torusid välisläbimõõduga Φ6 mm kuni Φ76,2 mm (NPS 1/4" kuni 3") ja seinapaksusega 1,0 mm kuni 10 mm. Painderaadiust (R) saab kohandada vastavalt soojusvaheti toru lehe paigutuse nõuetele. Sirge pikkus enne painutamist võib ulatuda kuni 30 meetrini, nõudmisel on saadaval kohandatud lõikamine.



Iga partii on varustatud EN 10204 3.1 materjalisertifikaadiga. Soovi korral saame pakkuda ka hüdrostaatilise katse aruandeid (tavaliselt katserõhk, mis on suurem kui 1,5-kordne kavandatud rõhk või sellega võrdne), samuti pöörisvoolutesti (ET) või ultraheli testimise (UT) aruandeid, et tagada defektideta-tarne. Toode vastab täielikult PED 2014/68/EL ja ASME Section VIII surveanuma koodidele.



ASTM A213 TP321 U-soojusvahetite toru spetsifikatsioon

Funktsioon	Spetsifikatsioon
Standardne	ASTM A213 / ASME SA213
Hinne	TP321 (titaanist stabiliseeritud)
UNS nimetus	S32100
Samaväärne DIN/EN	1,4541 (X6CrNiTi18-10)
Struktuur	Õmblusteta austeniit roostevaba teras
Välisläbimõõt (OD)	12,7–38,1 mm (0,5–1,5 tolli)
Seina paksus (WT)	1,2 mm – 3,5 mm (keskmine või minimaalne sein)
Painderaadius (R)	1,5 × OD kuni 1250 mm
Jala pikkus	Kuni 12 000 mm (sirge pikkus enne painutamist)
Painutustolerants	Raadius: ±1,5 mm; Jala pikkus: ±3,0 mm
Seinte hõrenemine	Arvutatud vastavalt TEMA / ASTM A213 nõuetele



Keemiline koostis (ASTM A213)

Element	Süsinik (C)	Mangaan (Mn)	Fosfor (P)	Väävel (S)	Räni (Si)	Kroom (Cr)	Nikkel (Ni)	Titaan (Ti)
Kaal %	0,08 max	2.00 max	0,045 max	0,030 max	1.00 max	17.0 - 19.0	9.0 - 12.0	5×(C+N)5×(C+N) min / 0,70 max



Mehaanilised omadused (toatemperatuuril)

Kinnisvara	Mõõdiku väärtus	Keiserlik väärtus
Tõmbetugevus (Rm)	Suurem või võrdne 515 MPa	Suurem või võrdne 75 ksi
Saagise tugevus (0,2 Rp)	Suurem või võrdne 205 MPa	Suurem või võrdne 30 ksi
pikenemine (A5)	35% või suurem	35% või suurem
Kõvadus (Rockwell B)	Vähem kui 90 HRB või sellega võrdne	Väiksem või võrdne 192 HBW



Füüsikalised omadused

Kinnisvara	Väärtus
Tihedus	7,92 g/cm³ (0,286 naela/tolli kohta)
Sulamistemperatuur	1398 – 1446 kraadi
Soojusjuhtivus (100 kraadi)	16.1 W/m·K
Elastsusmoodul	193 GPa
Elektriline takistus	0.72 μΩ·m



BWG mõõturi kaalutabel toru seina paksuse jaoks (soojusvaheti toru ja kondensaatori toru ja katla toru)

Välisläbimõõt		Roostevabast terasest toru kaal (kg/m)
		Birminghami traatmõõturi teisendus BWG-st mm-ks
		25 BWG	22 BWG	21 BWG	20 BWG	19 BWG	18 BWG	17 BWG	16 BWG	15 BWG	14 BWG	13 BWG	12 BWG	11 BWG	10 BWG
mm	tolline	0,51 mm	0,71 mm	0,81 mm	0,89 mm	1,07 mm	1,24 mm	1,47 mm	1,65 mm	1,83 mm	2,11 mm	2,41 mm	2,77 mm	3,05 mm	3,4 mm
6.35	1/4	0.074	0.1	0.112	0.121	0.141	0.158	0.179	0.193	0.206	-	-	-	-	-
9.53	3/8	0.115	0.156	0.176	0.192	0.225	0.256	0.295	0.324	0.351	0.39	0.427	0.466	-	-
12.7	1/2	-	0.212	0.24	0.262	0.31	0.354	0.411	0.454	0.496	0.557	0.618	0.685	0.733	0.788
15.88	5/8	-	0.268	0.304	0.332	0.395	0.452	0.528	0.585	0.64	0.724	0.809	0.905	0.975	1.057
19.05	3/4	-	0.324	0.368	0.403	0.479	0.55	0.644	0.715	0.785	0.89	0.999	1.123	1.216	1.325
25.4	1	-	-	0.496	0.543	0.648	0.746	0.876	0.976	1.074	1.224	1.38	1.561	1.698	1.863
31.75	1 1/4	-	-	-	0.684	0.818	0.942	1.109	1.237	1.364	1.558	1.761	2	2.18	2.401
38.1	1 1/2	-	-	-	-	0.987	1.139	1.341	1.498	1.653	1.892	2.143	2.438	2.663	2.939
44.5	1 3/4	-	-	-	-	1.158	1.336	1.576	1.761	1.945	2.228	2.527	2.879	3.149	3.481
50.8	2	-	-	-	-	1.325	1.531	1.806	2.02	2.232	2.559	2.905	3.314	3.628	4.014
63.5	2 1/2	-	-	-	-	-	-	2.271	2.542	2.811	3.227	3.667	4.19	4.593	5.09
76.2	3	-	-	-	-	-	-	-	3.064	3.39	3.894	4.43	5.067	5.558	6.166
88.9	3 1/2	-	-	-	-	-	-	-	3.586	3.969	4.562	5.192	5.943	6.522	7.241
101.6	4	-	-	-	-	-	-	-	4.108	4.548	5.229	5.955	6.819	7.487	8.317
114.3	4 1/2	-	-	-	-	-	-	-	-	-	5.897	6.717	7.696	8.452	9.393

Palun saatke meile oma torulehe paigutus- või kujundusjoonised; meie insenerid esitavad teile üksikasjaliku tehnilise ettepaneku 24 tunni jooksul.

ASTM A213 U painutatud toru meetri hind



U-painduv toru TP321 Rakendused

Soojusvahetid: õlirafineerimistehaste korpuse- ja torusoojusvahetid.
Elektrijaamad: ülekuumendi torud ja katla torud.
Keemiline töötlemine: seadmed lämmastikhappe ja lenduvate kemikaalide tootmiseks.
Lennundus: väljalaskesüsteemid ja kollektorid.



Eelmises kvartalis tarnisime Lähis-Ida rafineerimistehase soojusvahetite remondiks 500 komplekti TP321 U{2}}torusid, mis läbisid edukalt kolmanda osapoole range kontrolli.

Klõpsake projekti materjalide vaatamiseks

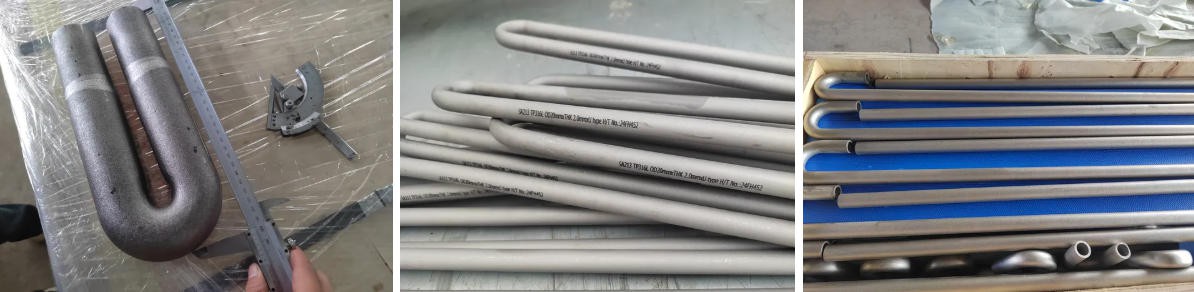

Kuumtöötlus ja testimine (kvaliteedikontroll)

Protsess / Test	Kirjeldus
Lahuse lõõmutamine	Sirged torud lõõmutatakse lahusega temperatuuril 1040 kraadi min, millele järgneb karastamine.
Stressi leevendamine	U-Paindepiirkonna kuumtöötlus on saadaval soovi korral (elektritakistus või ahi).
Hüdrostaatiline test	100% testitud vastavalt ASTM A450/A1016.
Pöörisvoolu test	100% mittepurustav test (NDT) enne painutamist.
Palli läbimise test	Tagab sisediameetri piirangute puudumise paindepiirkonnas.
Värvaine läbitungimise test	Teostatakse paindepiirkonnas pinnapragude tuvastamiseks.





Ekspordiks mõeldud pakend (Gnee standard)

Kimpude kaitse: torud on komplektis plastikust otsakorkidega.

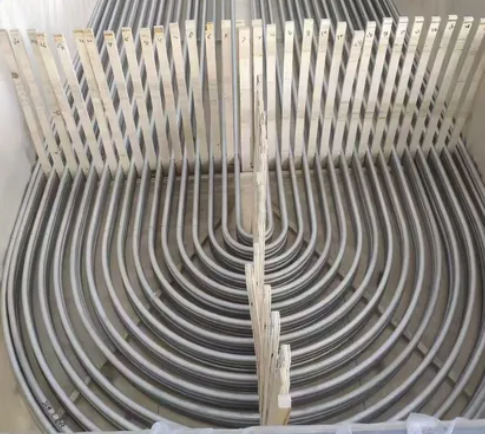

Sisemine tugi: U-kurvid on vibratsioonikahjustuste vältimiseks eraldatud vertikaalsete vaheseintega (puidust või plastikust).
Väliskorpus:{0}}rasked merekõlblikud puidust karbid (ühildub ISPM15-ga) või U-kujulised terasraamid.
